Установка для контроля герметичности пузырьковым вакуумным методом

Установка для контроля герметичности пузырьковым вакуумным методом

Предназначена для контроля герметичности сварных соединений различных корпусных конструкций (резервуаров, трубопроводов, металлических корпусов) и обнаружения сквозных дефектов (непроваров, трещин, свищей и т.п.).

Наличие сквозных дефектов определяют по пузырькам пенообразующего раствора, за появлением которых наблюдают через прозрачную крышку камеры. Вакуумная установка предназначена для контроля герметичноcти вакуумным (пузырьковым) методом и позволяет обнаруживать дефекты, выходящие на поверхность металлов : трещины, раковины, непровары, поры и другие несплошности поверхности и околошовной зоны.

Вакуумный (пузырьковый) метод контроля герметичности основан на обнаружении мест истекания контрольного газа или жидкости в замкнутом объеме вакуум-камеры (рамки), имеющей герметичный контакт с поверхностью контролируемого объекта. Обнаружение дефектов производится по образованию и увеличению размеров пузырьков пенообразующего раствора в местах расположения несплошностей. По скорости увеличения размеров пузырьков можно судить о размерах дефекта.

Вакуумная установка для контроля герметичности нашла широкое применение в различных отраслях промышленности и применяется для контроля резервуаров, стальных и пластиковых трубопроводов , сварных сосудов, котлов, баллонов и т.д.

Вакуумная машина для контроля герметичности позволяет:

• Осуществлять контроль герметичности сварных швов (проверять сварные соединения и конструкции, имеющие односторонний доступ);
• Контролировать изделия различной формы благодаря использованию нескольких видов рамок
• Производить контроль непосредственно за сваркой, не дожидаясь изготовления всей конструкции;
• Производить контроль без предварительной подготовки поверхности

Отличительные особенности вакуумной камеры

• Увеличенная длина шланга - 25м для увеличения расстояния доступа

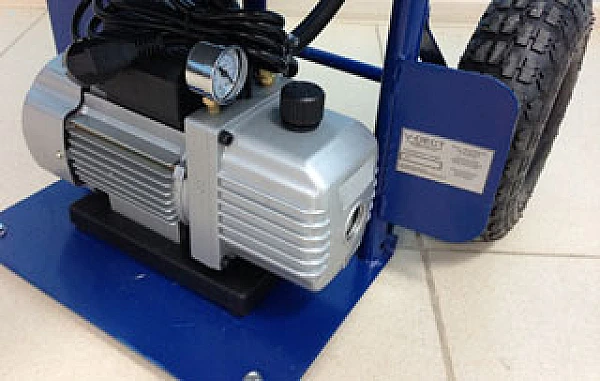

• Мощный надежный двухступенчатый вакуумный насос 190 Вт

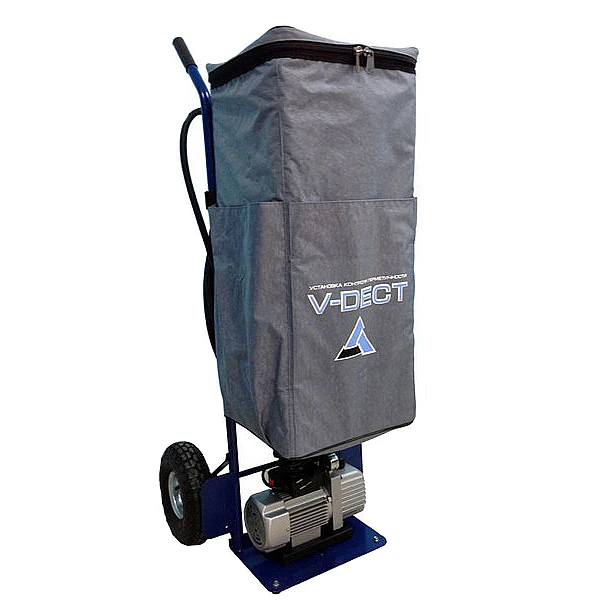

• Просторная, устойчивая к агрессивной среде, двухслойная сумка для комплектующих
• Надежная высокопрочная вакуумная рампа
• Удобные карманы для документов и расходников на молнии и липучках

Особенности контроля с применением вакуумной камеры

• Возможность определения дефектов при одностороннем доступе к объекту
• Проведение контроля в искробезопасном режиме на расстоянии 25м
• Простота проведения контроля на высоте и труднодоступных местах
• Использование рамок различной формы без замены установки
• Возможность проведения контроля без предварительной подготовки испытуемой поверхности

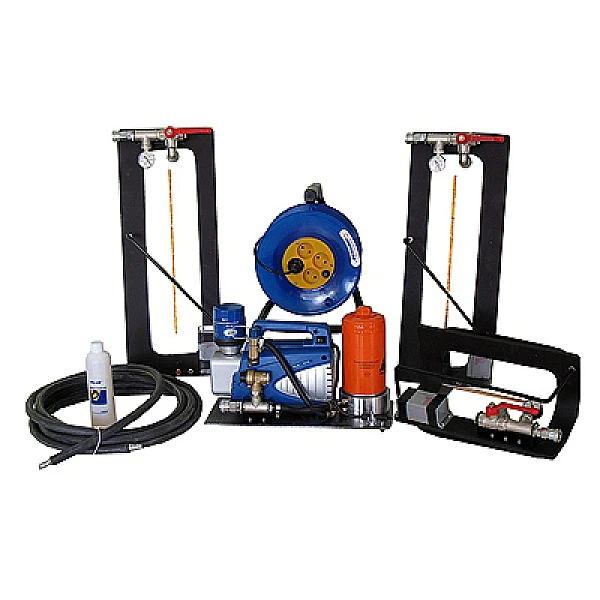

Базовый комплект поставки:

• вакуумный насос -1шт;

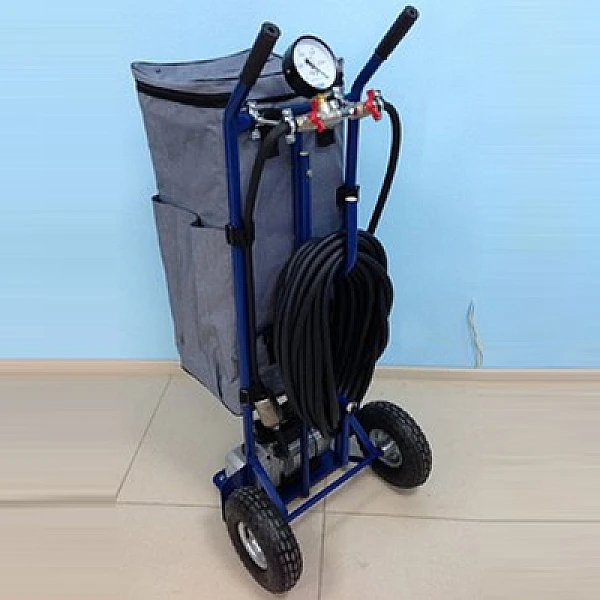

• рамная конструкция на колесах -1шт
• вакуумный шланг - 25 м.-1шт;

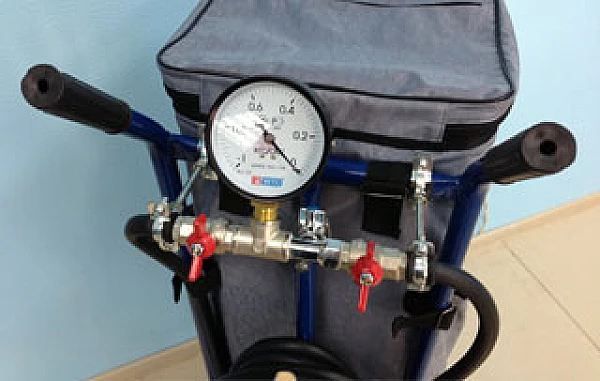

• вакууметр -1шт;
• рамка плоская для стыковых швов 120х500 мм
• рамка угловая 75х75х275 мм
• вауумное масло 1 бут.
• кофр для вакуумных камер
• паспорт установки с инструкцией по эксплуатации
• паспорт вакууметра с поверкой

При необходимости контроля нестандартных поверхностей (нахлесты и т.д), вакуумная установка может быть дополнительно укомплектована стандартными вакуумными рамками, либо рамками, изготовленными по размерам заказчика.

Возможность поставки в различных комплектациях, с использованием рамок со встроенным вакууметром.
