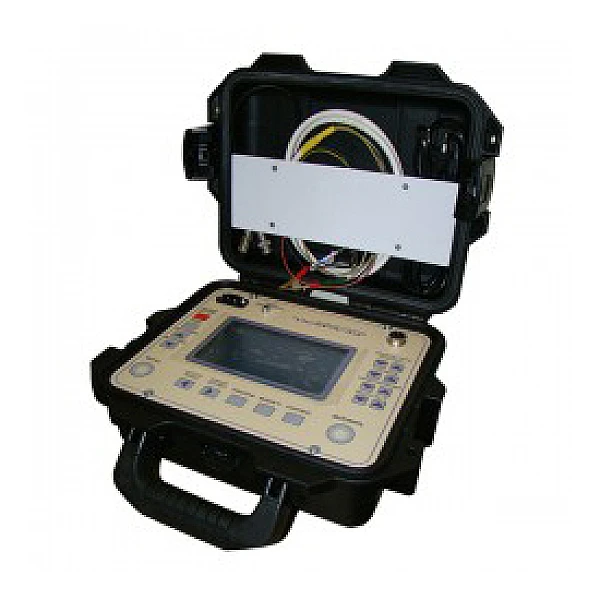

Рефлектометр высоковольтный осциллографический ИСКРА-3М

Рефлектометр высоковольтный осциллографический ИСКРА-3М

Назначение

Рефлектометр высоковольтный осциллографический “ИСКРА-3М” предназначен для определения расстояния до места повреждения кабелей связи и кабелей электроснабжения.

Особенности

Прибор позволяет:

• обнаружить и определить расстояние до места повреждения или неоднородности локационным (рефлектометрическим) методом на симметричных и несимметричных кабелях;
• измерять длину кабелей (в том числе на барабанах и в бухтах) или расстояние до места обрыва или короткого замыкания;
• запоминать, хранить и обрабатывать результаты измерений;
• в составе передвижной электролаборатории определять расстояние до повреждения в кабелях длиной до 12 км при всех видах повреждений без использования предварительного полного прожига изоляции.

Прибор позволяет сохранить во встроенной энергонезависимой памяти 4 группы измерений (до 15 рефлектограмм в каждой), а также сохранять их на компьютере для дальнейшего анализа и учета. (Эта функция реализуется по индивидуальному требованию заказчика).

Рефлектометр предназначен для эксплуатации внутри закрытых помещений (в частности в крытом автотранспорте) при следующих условиях:

• диапазон температур окружающего воздуха, С - от минус 10 до +40;
• относительная влажность воздуха при температуре 25 С - до 80%;
• атмосферное давление, мм. рт. ст. - 650 - 800.
