Дефектоскоп вихретоковый многоканальный ВД-132-К-IIIУ-ОКО-01

Дефектоскоп вихретоковый многоканальный ВД-132-К-IIIУ-ОКО-01

Производитель дефектоскопов: Россия
Серия: ВД ОКО-01
Модель: ВД-132-К-IIIY-ОКО-01

Описание: Многоканальный вихретоковый дефектоскоп для обнаружения трещин на поверхности металла

Гарантия на вихретоковый дефектоскоп ОКО-01: 1 год.

Сертификаты на вихретоковый дефектоскоп ВД-132-К-IIIY-ОКО-01:

- Сертификат о внесении в Государственный реестр средств измерений РФ.

Технические условия на дефектоскоп ВД-132-ОКО-01: ТУ 32.2-23535778-023-2005

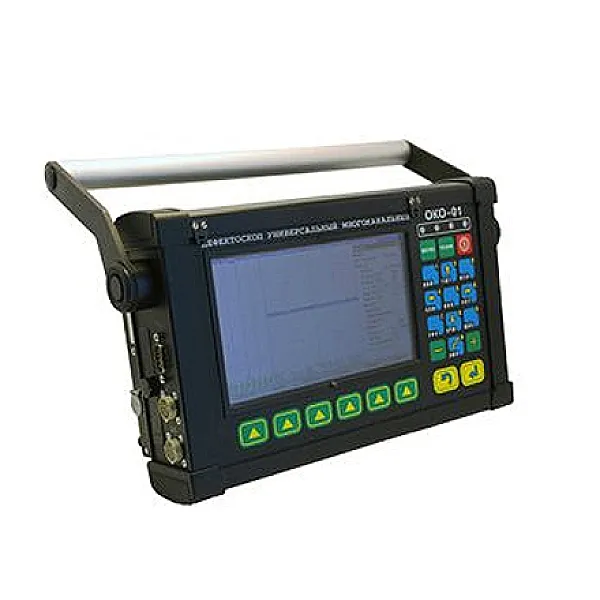

Вихретоковый дефектоскоп ОКО-01

Назначение вихретокового дефектоскопа ВД-132-К-IIIY-ОКО-01:

Вихретоковый дефектоскоп многоканальный ВД-132-ОКО-01 предназначен для ручного и механизированного контроля вихретоковым методом на наличие поверхностных и подповерхностных дефектов типа нарушения сплошности (трещины, закаты, раковины, волосовины и др.) металла, металлических изделий, оценки величины выявленных дефектов, сбора данных вихретоковой дефектоскопии и сохранения результатов контроля в энергонезависимой памяти для последующего анализа и хранения, для контроля качества продукции при ее изготовлении и эксплуатации в различных отраслях промышленности, в том числе в составе механизированных и автоматизированных комплексов неразрушающего контроля.

Отличительные особенности вихретокового дефектоскопа ВД3-71:

• Выдача оперативной информации дефектоскопом ВД-132-ОКО-01 о результатах контроля в реальном времени;
• 100%-ное документирование дефектоскопом ВД-132-ОКО-01 всего процесса контроля, сохранение архивов контроля и их постобработка;
• Гибкая конфигурация системы - подключение необходимого числа ультразвуковых и вихретоковых блоков;
• Работа дефектоскопа ВД-132-ОКО-01 с дистанционно управляемыми и ручными сканерами;
• Подключение к дефектоскопу ВД-132-ОКО-01 до двух датчиков позиционирования (датчиков пути)
• Сохранение и загрузка данных дефектоскопа ВД-132-ОКО-01 через карту Compact Flash;
• Возможность разработки специализированного программного обеспечения под конкретную задачу контроля;
• Количество каналов дефектоскопа ВД-132-ОКО-01: 8 / 16 / 24 / 32 - в зависимости от потребностей заказчика (UT, ET)
• Реализация любых схем прозвучивания в автоматическом и ручном режимах (UT)

Формы отображения информации дефектоскопом ВД-132-ОКО-01:

1. А-Скан (UT)

2. Б-Скан (UT)

3. Ортогональные виды (UT)

4. Отображение сигналов на комплексной плоскости (ET)

5. Воспроизведение со ждущей (синхронизированной) развёрткой (ET).

Возможности вихретокового дефектоскопа ОКО-01:

• Динамический диапазон изменения коэффициента усиления дефектоскопа ВД-132-ОКО-01: 0 - 80 дБ (UT) / 0 - 65 дБ (ET) с шагом 1 дБ;
• Полосовые и дифференциальные фильтры приёмных трактов выбираются в соответствии с задачей контроля (UT, ET)
• Создание смесей сигналов (ET)
• Многоканальный многочастотный контроль (ET)
• Диапазон частот вихретоковых каналов дефектоскопа ВД-132-ОКО-01: 100 Гц - 1 МГц (ET)
